CT變比極性試驗 電流法變比極性測試電壓法變比極性測試

點擊次數:46 更新時間:2025-04-24

進入CT變比極性菜單后首先選擇測試方式,對于套管CT,或者一次阻抗過大無法升電流來測量變比時,或接線位置過高不便攜帶沉重的電流線連接時,請選擇電壓法。




1:電流法變比極性測試。

1)參數設置:

進入測試界面見圖6。

一次側測試電流: 0 ~1000A,測試儀P1、P2端子輸出的最大電流;

二次側額定電流: 1A或5A。

2)試驗:

CT一次側接P1、P2,CT二次側接S1、S2,不檢測的二次繞組要短接,設置二次側額定電流及編號后,合上功率開關,選擇“開始"選項,試驗即開始。

上方白色狀態欄會有提示“正在測試",直至試驗完畢退出自動測試界面,或按下"停止"人為中止試驗,裝置測試完畢后會自動停止試驗,試驗完成后,即顯示變比極性測試結果??梢赃x擇 “保存" 、“打印"及“返回"選項進行下一步操作。

儀器本身的同色端子為同相端,即P1接CT的P1,S1接CT的S1時,極性的測試結果為減極性。




                                                                                         圖6,CT電流法變比極性測試界面

2:電壓法變比極性測試。

1)參數設置:

在CT主界面中,選擇“變比極性"后,進入測試界面見圖7,設置

二次側額定電流: 1A或5A。

2)試驗:

CT一次側接L1、L2,CT二次側接K1、K2,不檢測的二次繞組不用短接,設置二次側額定電流及編號后,合上功率開關,選擇“開始"選項,試驗即開始。

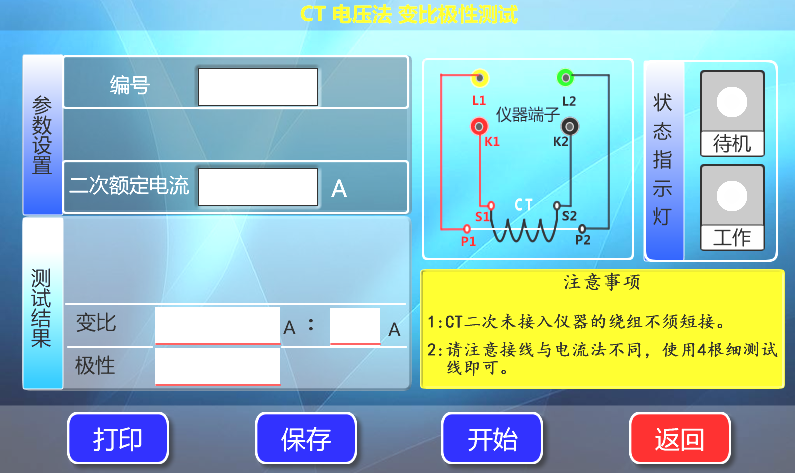

7,CT電壓法變比極性測試界面
